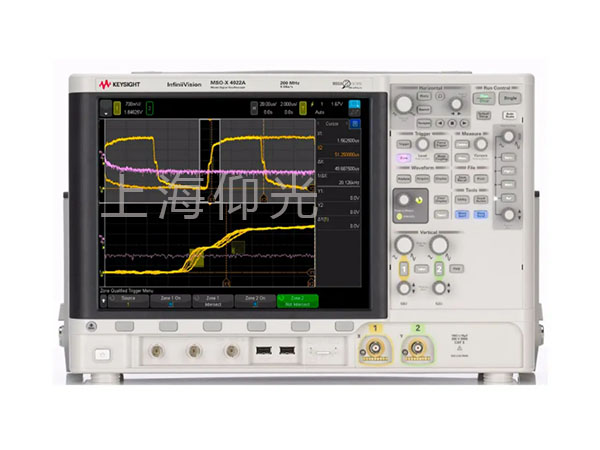

常州示波器的常見故障類型和檢修方法有哪些?
【作者】:khw 【發布時間】:2022-11-30 【來源】:仰光電子

示波器維修常見故障及檢修方法:
①合上電源開關指示燈不亮。
方法:檢查供電電源、保險絲、電源線、電源變壓器。
②合上電源開關指示燈亮,但無掃描光跡。
方法:將垂直水平位移居中,Y方式置“Y1”,t/cm置“1ms”,掃描方式置“自動”,X方式置“A”,增加輝度若仍無光跡出現,進入下一步;
第二步;先后拔掉機板上的Y輸出插座和內部觸發信號輸出,并將其短接,若此時出現光跡說明Z軸放大器正常,檢查Y輸出放大器或X輸出放大器,反之,檢查Z軸放大器;
第三步,檢查X輸出放大器和產生鋸齒波的掃描發生器。
③Y位移不正常。方法:短路延遲線,看光跡線或光點能否回到屏中心?若能回到屏中心則檢查Y前置放大器和延遲線電路,若不能回到屏中心則檢查Z輸出放大器。
④水平位移不正常,檢查X輸出放大器。
⑤所測試波形不同步,將Y方式和內觸發置“Y”,觸發耦合置“AC”,觸發源置“內”,調節電平,若還不穩定顯示則檢查觸發發生器和觸發信號放大器。
⑥Y位移正常,但Y方式置“交替”或“繼續”異常,檢查垂直位移開關電路。
⑦聚焦不良或亮度太暗,檢查示波管控制電路。此外,與X輸出放大器有關的故障現象還有信號周期測試誤差大,與Y輸出放大器有關的故障現象有信號幅度測試誤差大,還有一些使用不當而造成的假故障,如:觸發選擇按鈕沒選擇“自動”或“觸發”時無掃描基線,示波器的探頭接觸不良時無測試信號或測試信號不良,同步觸發選擇錯誤造成的不能同步等。
檢查示波器故障的方法常有直觀檢查法、電路檢查法和對比檢查法。直觀檢查法就是通過看、聽、聞來觀察示波器是否有斷線、虛焊、接觸不良、元器件燒焦是否有蜂鳴、焊點打火是 否有燒焦的氣味、冒煙等情況。電路檢查法就是通過測量電源電壓、測量整機或局部電路管子的對地電壓、加人的信號等方法進行檢查。對比檢查法則是把有故障的示波器與正常的示 波器的電路進行工作點的對地電阻、對地電位、波形情況進行對比檢查。現就筆者在工作所遇到的DF4211型示波器出現的一例故障為引導,談一談示波器修理的方法
