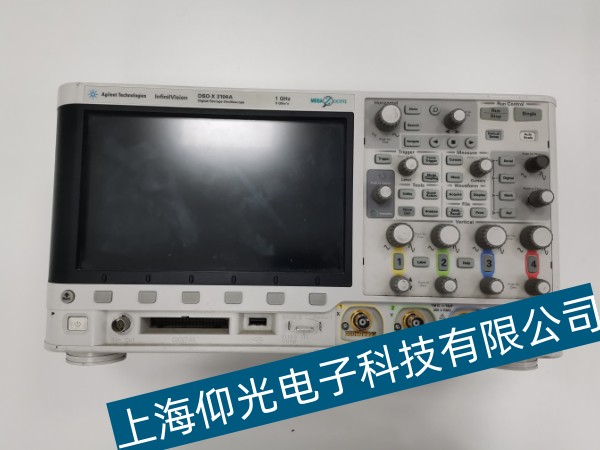

安捷倫示波器常見波形不穩定故障現象及原因分析
【作者】:mzx 【發布時間】:2023-3-7 【來源】:上海仰光
示波器常見故障現象及原因
波形不穩定
穩定度電位器順時針旋轉過度，致使掃描電路處于自激掃描狀態（未處于待觸發的臨界狀態）。
觸發耦合方式AC、AC（H）、DC開關未能按照不同觸發信號頻率正確選擇相應檔級。
選擇高頻觸發狀態時，觸發源選擇開關誤置于外檔（應置于內檔。）
部分示波器掃描處于自動檔（連續掃描）時，波形不穩定。
垂直線條密集或呈現一矩形
t/div開關選擇不當，致使f掃描<<f信號。
水平線條密集或呈一條傾斜水平線
t/div關選擇不當，致使f掃描>>f信號。
垂直方向的電壓讀數不準
未進行垂直方向的偏轉靈敏度（v/div）校準。
進行v/div校準時，v/div微調旋鈕未置于校正位置（即順時針方向未旋足）。
進行測試時，v/div微調旋鈕調離了校正位置（即調離了順時針方向旋足的位置）。
使用10 ：1衰減探頭，計算電壓時未乘以10倍。
被測信號頻率超過示波器的使用頻率，示波器讀數比實際值偏小。
測得的是峰-峰值，正弦有效值需換算求得。
