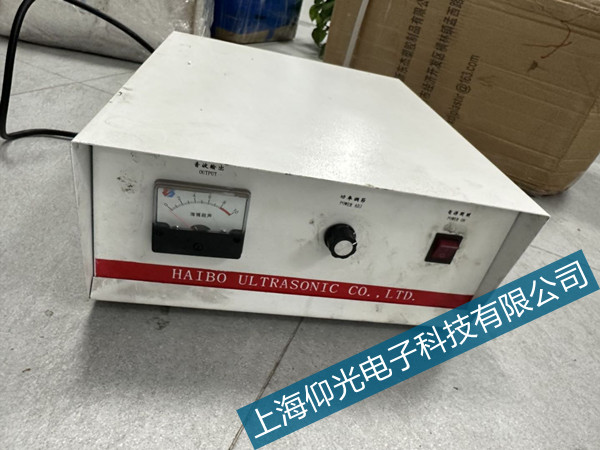

超聲波發生器常見超聲強度變?nèi)豕收霞熬S修方法
【作者】:mzx 【發布時間】:2023-3-8 【來源】:上海仰光
1：超聲強度變?nèi)?/strong>。
1）用頻率表測量主機頻率是否在正常頻率范圍內，一般 28K 的震子為 27—31K，40K 的震子為 39—41K。如果差別太大，可通過調節主板上的頻率調節電位器來恢復。
2）觀察電流表的電流大小，如果電流比額定電流過小，首先應檢查超聲波振板是否有損壞，例如振子脫落，振子晶片破裂，粘結膠水開裂等，連接導線是否有短路等。一般情況下，如果電流下降不多或基本沒有下降，而聲音又正常，但是超聲強度下降比較厲害，則很可能是振子粘結膠水開裂，其判斷方法為；觀察振子與鋼板連接處的膠水涂層，正常情況下應該是光滑的表面，如有細小裂痕則很可能是膠水已開裂，此時應該把振子取下重新粘結，如電流下降比較厲害，則主要檢查是否有連接導線斷路或振子晶片片裂。
3）一般電壓，清洗對象，水溫高低及清洗液的種類等都會對超聲強度有影響，特別是在劇烈攪動時，超聲會減弱，數十秒鐘才能恢復，注意使用方法。 請將機器放置于干燥通風處，機器后部距離遮擋物大于 30mm 以便散熱，出現異常時請與維修人員聯系，切勿隨便開蓋，以免造成傷害。
2．無超聲，電源開關指示燈亮，風機運轉正常。
1）將輸出電纜線取下，打開電源，把功率調到最大，用萬用表交流 1000V 檔，測量輸出端的電壓，一般為 1000V 左右。如果有電壓，說明發生器沒問題，插上輸出電纜線，檢查第⑤步，如果沒有電壓，檢查下一步。
2）用萬用表直流 1000V 檔，測量主電容或整流橋輸出正負兩端，是否有 300V 左右，沒有電壓則檢查第④步，有電壓檢查下一步。
3）用萬用表交流 20V 檔測量 D1（頻率測量二極管）應有 10V 左右，如果沒有電壓，更換 IC1模塊。
4）檢查功率控制部分，測量功率調節電位器是否短路，是則更換，否則檢查功率，控制輸出電阻 R3 應為 240Ω 5W 電阻是否損壞，是則更換電阻。
5）檢查超聲波震子是否正常，可用兆歐表測量震子兩端的絕緣電阻，一般為 500K 以上或用萬用表的 X10K 檔測量震子兩端電阻，一般表針會有小幅擺動，并回到原位，調換表筆會有同樣結果，如果電阻偏小可能是震子問題，受潮或短路。
3：有超聲，但功率不能調節。
1）檢查可控硅是否短路，是則更換，否則檢查下一步。
2）檢查三極管 T5 是否損壞，是則更換。
