頻譜分析儀維修的常見故障類型及處理方法
【作者】:仰光電子 【發布時間】:2025-4-17 【來源】:

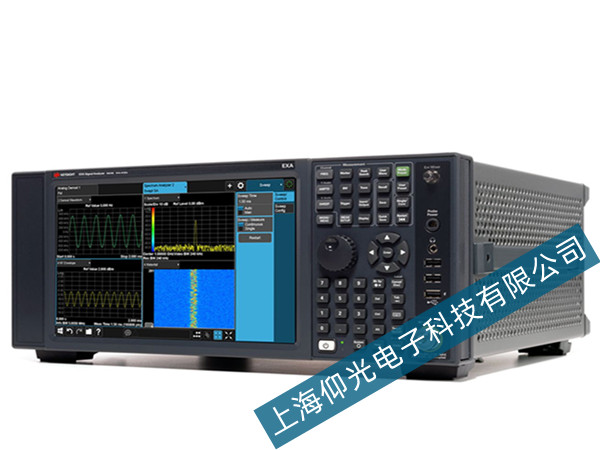

頻譜分析儀維修
以下是頻譜分析儀維修的常見故障類型及處理方法，結合實際維修案例和技術規范總結：

一、常見故障類型與維修方法

開機異常‌
PCI報錯/自檢失敗‌：多由射頻處理電路或PCI接口模塊故障引起，需檢查射頻板、中頻電路等硬件，更換損壞組件‌。
無法開機/反復重啟‌：優先排查電源模塊（如開關電源、高壓電路）及主板連接問題‌。
黑屏/花屏‌：檢查顯示屏高壓逆變電路、燈管狀態或顯卡驅動，必要時更換顯示屏組件‌。

信號接收異常‌
幅度偏差/頻響不準‌：可能因衰減器接觸不良、射頻通道故障或中頻補償異常，需校準衰減器或更換射頻板‌。
頻率失鎖‌：分頻段測試信號（如2GHz/6GHz），定位第一/第二本振電路故障，檢查參考環板、晶體振蕩器等‌。

功能異常‌
自校準失敗‌：常見于硬件模塊（如射頻板、微波驅動板）損壞，需重新調試或更換部件‌。
GPIB/USB通訊故障‌：檢查接口硬件、驅動配置及地址設置，修復或更換損壞接口‌。
數據無法調用‌：刪除舊文件釋放存儲空間，或檢查軟件系統是否異常‌。
二、頻譜分析儀維修流程建議

初步診斷‌
觀察故障現象（如報錯代碼、信號異常頻段），參考儀器自檢提示縮小排查范圍‌。
分模塊測試：通過斷開中頻輸出、輸入測試信號等方式隔離故障模塊（如中頻板、DSP板）‌。

硬件檢修‌
電源檢查‌：測量開關電源輸出是否穩定，排查高壓電路是否正常‌。
射頻通道檢測‌：使用標準信號源驗證各頻段響應，定位衰減器、混頻器等損壞部件‌。
靜電防護‌：維修前佩戴接地手環，避免靜電損壞敏感元器件‌。

校準與驗證‌
維修后需執行全頻段校準（如頻響、幅度精度），確保儀器指標符合技術規范‌。

三、維護與預防措施

日常維護‌

使用原裝電源線并確保接地可靠，避免靜電積累和電源波動‌。
定期清理儀器內部灰塵，檢查散熱系統防止過熱‌。

操作規范‌
避免輸入超量程信號，防止前端衰減器或混頻器過載損壞‌。
軟件更新后需重新校準，防止固件不兼容導致功能異常‌。
四、典型頻譜分析儀維修案例參考
案例1‌：是德N9040B開機PCI報錯，經檢測為射頻模塊故障，更換后恢復正常‌。
案例2‌：羅德FSV40低頻段測量超差，修復射頻板后指標達標‌。
