針對安捷倫81110A脈沖信號發生器觸發閾值電路故障的維修，可按以下步驟進行排查與修復：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、故障現象確認與初步檢查
觸發信號無法穩定捕獲，閾值調節失效或波動，導致輸出脈沖信號時序紊亂。
觸發指示燈閃爍異常，或觸發同步信號丟失。
外觀檢查：觀察設備外殼是否有物理?yè)p傷，如裂縫、燒焦痕跡，重點檢查觸發接口及連接線。
連接測試：更換觸發信號線，使用萬用表測試連接線通路，排除線路斷路或短路問題。
二、觸發閾值電路故障排查
閾值電位器檢測：使用數字電表測量觸發閾值電位器電阻值，確認是否在正常范圍內（通常為1kΩ至10kΩ）。若電阻值異常，需更換電位器。
比較器電路檢查：觸發閾值電路通常包含比較器（如LM339），檢測比較器輸入輸出引腳電壓是否正常。若比較器輸出異常，需檢查其供電電壓（通常為±5V或±12V）及反饋電阻網絡。
耦合電容檢測：檢查觸發信號耦合電容（通常為0.1μF至1μF）是否漏電或擊穿，使用電容表測量其容量及絕緣電阻。
光耦隔離器檢測：若觸發信號通過光耦隔離，需檢測光耦輸入輸出端是否導通，使用萬用表測量其正向壓降及反向漏電流。
時鐘信號檢測：使用示波器檢測觸發同步時鐘信號（通常為10MHz至100MHz）的頻率及占空比，確認時鐘信號是否穩定。
時鐘晶體檢測：若時鐘信號異常，需檢測時鐘晶體（通常為無源晶體）的頻率及負載電容，使用頻率計測量其實際頻率。
三、維修與更換
電位器更換：選擇與原廠規格一致的電位器（如Bourns 3362P系列），使用烙鐵及吸錫器更換損壞電位器。
比較器更換：若比較器損壞，需更換同型號芯片（如LM339N），注意焊接溫度及時間，避免損壞芯片。
電容更換：使用鑷子及熱風槍更換漏電或擊穿的耦合電容，選擇耐壓值高于工作電壓的電容（如X7R材質電容）。
虛焊修復：檢查觸發閾值電路板焊點，使用放大鏡觀察是否有虛焊或冷焊現象，使用烙鐵重新焊接。
線路修復：若電路板線路斷裂，需使用細導線及絕緣膠帶修復，確保線路連接可靠。
四、校準與測試

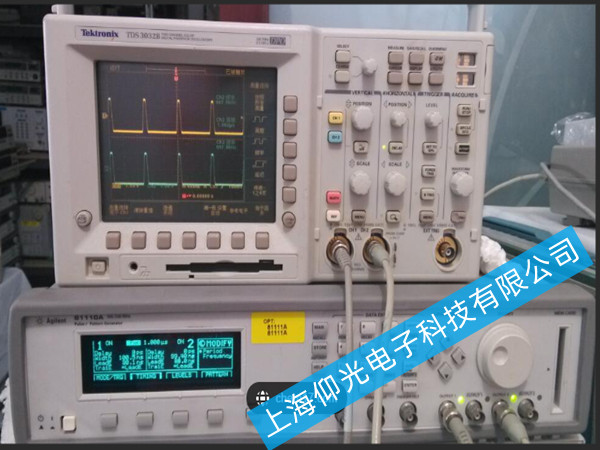

使用標準信號發生器（如安捷倫33220A）輸出已知幅度的脈沖信號，調節觸發閾值電位器，確認觸發指示燈在正確閾值下點亮。
記錄不同觸發閾值下的觸發延遲時間，使用示波器測量觸發同步信號與輸出脈沖信號的時間差，確認延遲時間在規格范圍內（通常為±1ns至±10ns）。
單次觸發測試：設置觸發模式為單次觸發，輸入標準脈沖信號，觀察輸出脈沖信號是否穩定捕獲。
連續觸發測試：設置觸發模式為連續觸發，輸入高頻脈沖信號（如1MHz至10MHz），觀察輸出脈沖信號是否連續穩定。
五、預防性維護
使用壓縮空氣罐清潔觸發接口及電路板灰塵，避免灰塵導致短路或接觸不良。
檢查觸發接口引腳是否氧化，使用異丙醇及棉簽清潔引腳。
在維修及操作過程中，佩戴防靜電手環及手套，避免靜電損壞敏感元件。
使用防靜電工作臺及防靜電袋存儲設備。
