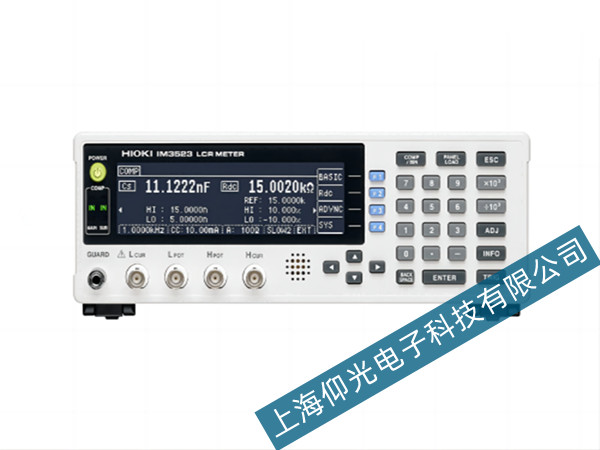

HIOKI日置LCR 測試儀IM3523出現測量不準確的故障維修方法
【作者】:YX 【發布時間】:2025-5-9 【來源】:上海仰光電子科技有限公司
HIOKI日置LCR 測試儀IM3523出現測量不準確的故障維修方法
1、檢查測試夾具和測試線
確保測試夾具與被測元件之間接觸良好。夾具的接觸點可能會因為長期使用而積累污垢、氧化物或磨損，影響接觸的穩定性和導電性。可以使用干凈的軟布蘸取少量酒精擦拭夾具的接觸表面，去除污垢和氧化物。如果夾具的彈性變差，導致接觸壓力不足，需要調整或更換夾具。
1、檢查測試夾具和測試線
確保測試夾具與被測元件之間接觸良好。夾具的接觸點可能會因為長期使用而積累污垢、氧化物或磨損，影響接觸的穩定性和導電性�？梢允褂酶蓛舻能洸颊喝∩倭烤凭潦脢A具的接觸表面，去除污垢和氧化物。如果夾具的彈性變差，導致接觸壓力不足，需要調整或更換夾具。
仔細檢查測試線是否有破損、折斷或接觸不良的情況。測試線內部的導線可能會因為頻繁彎曲而折斷，外表看似正常，但實際上內部已經斷路�？梢暂p輕晃動測試線，觀察測試儀的測量結果是否有變化。如有異常，應更換測試線。
2、確認儀器校準狀態
LCR 測試儀需要定期校準以保證測量的準確性。檢查儀器是否在校準有效期內，如果超過校準周期，應及時送專業機構進行校準。校準過程中，技術人員會使用標準的電感、電容和電阻元件對測試儀進行校準，調整儀器的測量參數，使其達到最佳的測量精度。
如果儀器在校準有效期內，但仍出現測量不準確的情況，可以嘗試使用儀器自帶的校準功能進行自校準。按照儀器說明書中的操作步驟，進行校準操作。在自校準過程中，確保儀器周圍環境穩定，避免外界干擾。
3、排除外部干擾
外部的電磁干擾可能會影響 LCR 測試儀的測量準確性。將測試儀遠離大型電機、變壓器、變頻器等產生強電磁場的設備。如果無法避免，可以使用屏蔽線作為測試線，并確保屏蔽層接地良好，以減少電磁干擾的影響。
測試儀所處的環境溫度和濕度也會對測量結果產生影響。應將測試儀放置在溫度和濕度相對穩定的環境中，避免在高溫、潮濕或溫度變化劇烈的環境中使用。一般來說，儀器的工作溫度范圍為 23℃±5℃，濕度范圍為 45% - 75%。
4、檢查內部電路元件
如果經過上述檢查和處理后，測量不準確的問題仍然存在，可能是儀器內部的電路元件出現故障。例如，測量電路中的電容、電阻、電感等元件可能會因為老化、過熱等原因而損壞，導致測量誤差增大。這種情況下，需要打開儀器外殼，使用專業的電子檢測設備，如萬用表、示波器等，對內部電路元件進行逐一檢測。
對于檢測出的損壞元件，應使用相同規格和型號的元件進行更換。在更換元件時，要注意焊接工藝，確保焊接牢固，避免虛焊或短路等問題。如果對儀器內部電路不熟悉，建議將儀器送到專業的維修機構進行維修，以免造成更嚴重的損壞。
