安捷倫通道數字示波器 DSO7104A 開機后指示燈異常故障維修方法
【作者】:YX 【發布時間】:2025-6-21 【來源】:上海仰光電子科技有限公司

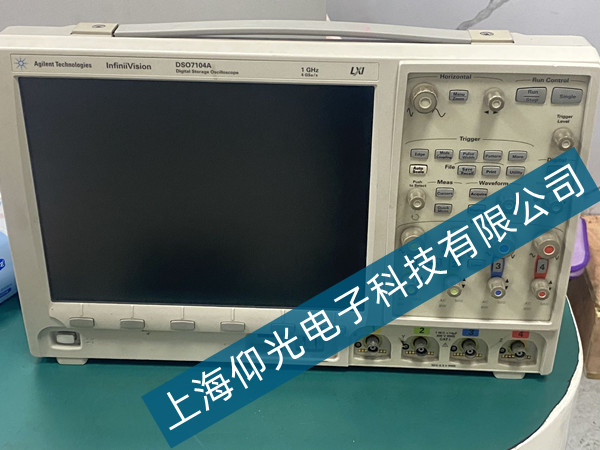

安捷倫通道數字示波器DSO7104A 開機后指示燈異常故障維修方法
安捷倫 DSO7104A 數字示波器開機后指示燈異常，是儀器發出的故障預警信號。不同的指示燈狀態對應不同故障方向，需結合儀器原理，按照由簡到繁的順序排查維修。
一、依據指示燈狀態初步定位故障
開機后，若所有指示燈均不亮，首先懷疑供電系統出現問題；若部分指示燈閃爍或亮度異常，則可能是對應功能模塊故障。例如，電源指示燈不亮，需優先檢查外部供電與儀器電源模塊；若通道指示燈異常閃爍，可能與信號采集或處理電路相關。此時，記錄下指示燈的具體狀態、閃爍頻率等信息，為后續排查提供依據。
二、排查外部供電與電源模塊
先檢查外部供電線路，查看電源線是否破損、插頭是否松動，使用萬用表測量插座輸出電壓，確認其在儀器額定電壓范圍內（通常為 100 - 240V 交流電）。若插座無電壓輸出，需檢查配電箱內對應空開或保險絲是否跳閘、熔斷；若電壓正常，檢查儀器電源接口處的保險絲，若保險絲熔斷，更換同規格保險絲并再次嘗試開機。
若更換保險絲后故障依舊，打開儀器外殼（注意靜電防護），對電源模塊進行檢測。使用萬用表檢測電源模塊輸入輸出電壓，若輸入正常但無輸出或輸出電壓異常，需進一步檢查電源模塊內部的整流橋、濾波電容、開關管等元件。例如，濾波電容若出現鼓包、漏液，會導致輸出電壓不穩定，需更換電容；若開關管損壞，會造成電源無法正常工作，應替換故障開關管。
三、檢測主板與信號處理電路
若電源模塊正常，指示燈仍異常，故障可能在主板或信號處理電路。使用示波器檢測主板上關鍵芯片的供電電壓、時鐘信號、復位信號是否正常。若供電電壓不足，檢查主板上的電源穩壓芯片及周邊電路；若時鐘信號缺失或異常，排查晶振及相關電路，晶振損壞或起振電容參數不對，都可能導致時鐘信號異常。
對于信號處理電路，重點檢查 ADC 采樣芯片、FPGA 等核心器件。使用邏輯分析儀檢測信號采集通道的輸入輸出信號，判斷 ADC 芯片是否正常工作；檢查 FPGA 的配置芯片及程序，若程序丟失或配置錯誤，可能引起指示燈異常，可嘗試重新燒錄程序。同時，檢查電路板上是否存在虛焊、短路等情況，對于可疑焊點，使用烙鐵重新焊接。
四、軟件與系統排查
硬件檢測無問題時，考慮軟件與系統故障。嘗試對示波器進行復位操作，恢復默認設置，看指示燈能否恢復正常。若復位無效，檢查儀器固件版本是否過低或存在損壞，可從安捷倫官方網站下載最新固件，按照官方指導進行固件升級。升級過程中確保供電穩定，避免因斷電導致固件升級失敗，造成更嚴重的故障。若升級后故障仍未解決，可能是系統存儲芯片損壞，需聯系專業維修人員更換存儲芯片并重新安裝系統。
