任意波形發生器“靜默”之謎：無波形故障的分層診斷與修復
【作者】:仰光電子 【發布時間】:2025-7-19 【來源】:

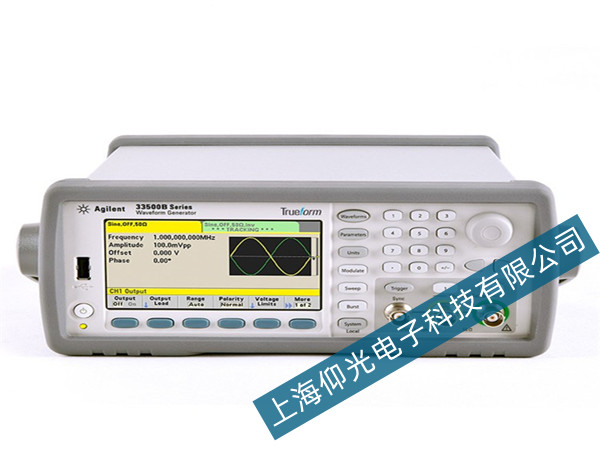

任意波形發生器作為電子測試領域的核心設備，其無波形輸出故障常因硬件損壞、軟件沖突或操作不當引發。本文結合典型案例，從電源、信號鏈路、控制邏輯三個維度解析故障根源，并提供系統化修復方案。
一、電源系統：故障排查的“第一道防線”
電源異常是導致無波形輸出的首要原因。某型號設備在開機后顯示屏無反應，經檢測發現電源板上的LM317穩壓芯片輸出電壓僅為9V，遠低于標稱的18V。進一步排查發現，芯片引腳存在氧化腐蝕，導致接觸電阻增大。更換芯片并清潔焊盤后，設備恢復正常。
診斷要點：
使用萬用表檢測電源輸入端電壓是否穩定。
檢查電源板指示燈是否亮起，若未亮則需排查保險絲、整流橋等元件。
對隔離電源模塊，需用示波器驗證輸出波形是否純凈，避免紋波干擾后續電路。
二、信號鏈路：從數字到模擬的“通關考驗”
信號鏈路涵蓋DAC轉換、放大輸出等關鍵環節，任何節點故障均可能導致無波形。某案例中，設備輸出幅度僅為設定值的1%，經檢測發現信號驅動級模塊的運放芯片損壞，導致增益不足。更換芯片并調整偏置電阻后，輸出幅度恢復正常。
典型故障場景：
DAC芯片失效：表現為輸出直流偏置異�；虿ㄐ问д�。需檢查芯片供電電壓、時鐘信號及數據總線。
放大電路故障：若輸出信號幅度低或無輸出，需排查運放、三極管等元件是否燒毀。
繼電器控制異常：某設備在切換方波輸出時無信號，原因為繼電器控制程序時序錯誤，修改程序后問題解決。
三、控制邏輯：軟件與硬件的“協同作戰”
控制邏輯故障常表現為設備自檢報錯或通信中斷。某型號設備自檢時報錯“ERR607”，經檢測發現FPGA未成功編程，原因在于SPI通信線路存在虛接。重新焊接通信接口后，設備自檢通過。
修復策略：
固件升級：訪問官方網站下載最新固件，通過專用工具更新系統。
通信接口檢測：用示波器抓取GPIB/LAN/USB接口的信號波形，驗證數據傳輸完整性。
參數重置：將設備恢復出廠設置，排除因參數配置錯誤導致的故障。
四、預防性維護：延長設備壽命的“關鍵密碼”
環境控制：將設備放置在防震臺架上，避免與變頻器等強電磁源共柜。
定期清潔：每季度用壓縮空氣清理散熱片灰塵，防止因過熱導致元件老化。
操作規范：設置信號幅度時遵循“先小后大”原則，避免大信號沖擊輸入端口。
五、典型案例復盤
某型號設備在調試雷達信號時突然無輸出，經分層診斷發現：
電源層：電源板輸出電壓穩定，排除供電問題。
信號層：DAC芯片輸出正常，但放大電路無信號，定位到運放芯片損壞。
控制層：自檢報錯指向FPGA通信故障，最終發現為SPI接口虛接。
修復后，設備連續運行72小時未出現異常。
通過系統化的電源檢測、信號鏈路追蹤及控制邏輯驗證，可高效定位任意波形發生器的無波形故障。結合預防性維護策略，更能顯著提升設備可靠性，為電子測試提供穩定保障。
