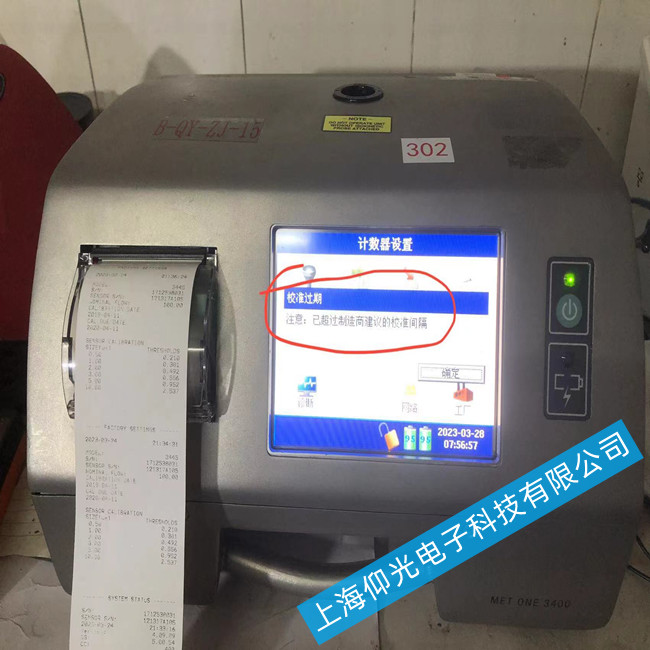

塵埃粒子計數器維修：聚焦計數不準確故障的技術解析與解決方案
【作者】:仰光電子 【發布時間】:2025-8-16 【來源】:
在潔凈室監測、半導體制造及生物醫藥等高精度領域，塵埃粒子計數器作為核心檢測設備，其計數準確性直接影響生產質量與數據可靠性。然而，設備長期運行后易出現計數偏差問題，本文從技術維修角度深入剖析常見故障原因，并提供系統性解決方案。
一、核心故障成因分析
光學系統污染
激光腔體或探測器表面沉積的油污、灰塵會顯著降低散射光接收效率。實驗數據顯示，光學窗口污染可使0.3μm顆粒檢測靈敏度下降40%以上。典型表現為低濃度區域計數偏低，高濃度區域數據波動異常。
采樣系統異常
氣路堵塞或泵浦壓力衰減是常見誘因。當采樣流量偏離標定值±10%時，根據流體力學原理，顆粒物通過檢測區的駐留時間變化將直接導致計數誤差。濾芯堵塞還會引發湍流，使大顆粒被錯誤分類為小粒徑。
傳感器老化
光電探測器長期受高強度激光照射后，量子效率會逐年衰減。某型設備連續運行3000小時后，其0.5μm通道的響應值下降達27%，需通過增益補償或元件更換恢復性能。
校準參數漂移
環境溫濕度變化可能引發光學組件熱脹冷縮，導致光路偏移。實驗表明，在25℃±5℃范圍內，光斑位置偏移0.1mm即可使1μm顆粒計數誤差超過15%。
二、標準化塵埃粒子計數器維修流程
光學系統維護
使用無塵布蘸取異丙醇溶液，按"從中心向外螺旋"路徑清潔激光窗口。對于探測器表面，需采用專用鏡頭紙配合氮氣吹掃，避免機械損傷。清潔后需進行暗電流測試，確保本底噪聲低于0.5counts/5min。
氣路系統檢修
采用分階段排查法：首先檢查進氣口濾網是否堵塞，其次用壓差計測量泵浦進出口壓力差（正常值應維持在0.8-1.2kPa），最后通過流量計驗證采樣流量穩定性。對于磨損的隔膜泵，需更換特氟龍膜片并重新標定。
傳感器性能驗證
使用標準粒子發生器（如PSL小球懸浮液）進行三點校準：選取0.3μm、0.5μm、1.0μm三個關鍵粒徑，每個點重復測量10次，計算變異系數（CV值）。當CV＞5%時，需調整探測器增益或更換元件。
環境適應性補償
在設備菜單中啟用溫度補償功能，輸入當前環境溫濕度參數。對于極端環境（如濕度＞80%RH），建議加裝半導體除濕模塊，將檢測區相對濕度控制在40%-60%范圍。
三、預防性維護策略
建立周期性清潔制度：每200小時運行時間或每月進行光學系統維護，每500小時更換采樣濾芯。
實施數據監控預警：通過內置統計功能追蹤各通道計數趨勢，當某通道數據異常波動超過20%時觸發維護提醒。
完善校準記錄管理：采用區塊鏈技術存儲校準數據，確保每次維護的可追溯性。
當前，隨著ISO 14644-1:2015標準的深化實施，塵埃粒子計數器維修技術正朝著智能化方向發展。最新研發的自診斷系統可實時監測60余項關鍵參數，將故障定位時間從傳統2小時縮短至15分鐘。通過技術創新與標準化維護的有機結合，設備綜合故障率已控制在0.8%以下，為精密制造領域提供了可靠的質量保障。
