福祿克Ti400紅外熱成像儀開機花屏故障深度解析與維修指南
【作者】:仰光電子 【發布時間】:2025-8-28 【來源】:

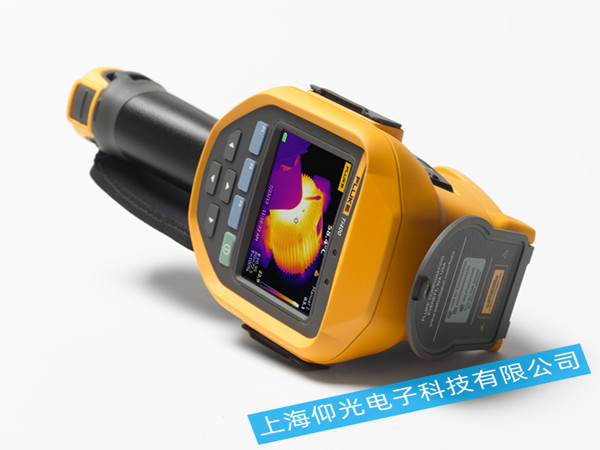

福祿克Ti400紅外熱成像儀憑借其高分辨率紅外探測器與智能分析功能，廣泛應用于電力巡檢、設備預測性維護等領域。然而，開機花屏作為常見故障之一，可能由硬件損壞、軟件沖突或環境干擾引發。本文將從故障成因、維修方法及預防措施三方面展開分析，為技術人員提供系統性解決方案。
一、花屏故障的核心成因
顯示模塊硬件故障
顯示屏驅動芯片虛焊或電容老化是典型硬件問題。例如，某維修案例中，設備開機后屏幕出現彩色條紋，經檢測發現驅動芯片引腳氧化導致接觸不良，重新焊接后恢復正常。此外，顯示屏排線因頻繁開合設備出現松動，或屏幕本身因物理損傷（如撞擊、劃痕）導致液晶層破裂，均可能引發花屏。
電源系統異常
電源適配器輸出電壓不穩定或內部濾波電容容量衰減，可能導致母線電壓波動，進而引發顯示異常。某用戶反饋設備在充電時花屏，更換電源適配器后問題解決。此外，電池老化導致供電不足，也可能觸發保護機制使屏幕顯示異常。
軟件與固件沖突
固件版本不兼容或系統文件損壞是常見軟件故障。例如，某設備升級后出現花屏，通過恢復出廠設置并重新安裝固件解決問題。此類故障通常伴隨系統卡頓或功能異常，如按鍵無響應、存儲卡無法識別等。
環境干擾與物理損傷
強電磁場（如變電站附近）或高溫環境可能干擾顯示信號。某案例中，設備在高溫車間使用時花屏，移至陰涼處后恢復正常。此外，鏡頭污染或傳感器故障也可能間接導致顯示異常，需結合圖像質量綜合判斷。
二、系統性紅外熱成像儀維修方法
硬件檢測與修復
顯示模塊檢查：拆卸設備外殼，檢查顯示屏排線是否插緊，并用酒精棉片清潔金手指。若排線損壞，需更換同規格線纜。
驅動電路測試：使用示波器檢測驅動芯片輸出信號波形，確認是否存在斷續或畸變。若芯片損壞，需更換同型號元件并重新焊接。
電源系統排查：測量電源適配器輸出電壓是否穩定，檢查設備內部濾波電容是否鼓包或漏液，必要時更換電容或適配器。
軟件系統重置
固件恢復：通過USB接口連接電腦，使用官方軟件強制刷入原始固件。若升級中斷導致花屏，此方法可修復系統文件。
參數重置：在設置菜單中選擇“恢復出廠設置”，清除可能沖突的配置文件。注意提前備份重要數據，如存儲的圖像或校準參數。
環境與物理排查
隔離干擾源：將設備移至無電磁干擾環境測試，如遠離變壓器、高頻設備等。
清潔與校準：用專用鏡頭紙擦拭鏡頭和傳感器表面，確保無灰塵或污漬。若圖像仍模糊，需重新校準設備或更換鏡頭。
三、預防與維護建議
規范操作流程
開關機時等待系統完全啟動/關閉，避免強制斷電。運輸時使用原裝防震包，減少振動對排線的影響。
定期清潔與保養
每月用氣吹清理設備散熱孔灰塵，每季度拆卸外殼清理內部積塵。避免在潮濕或多塵環境中使用，防止短路或腐蝕。
備份與更新管理
定期將測量數據導出至電腦，避免存儲卡損壞導致數據丟失。關注官方固件更新，但升級前需確認設備電量充足并備份系統。
專業紅外熱成像儀維修支持
若自行排查無果，建議聯上海仰光電子維修中心。非專業人員拆解可能導致防塵防水等級下降，甚至引發更嚴重故障。
