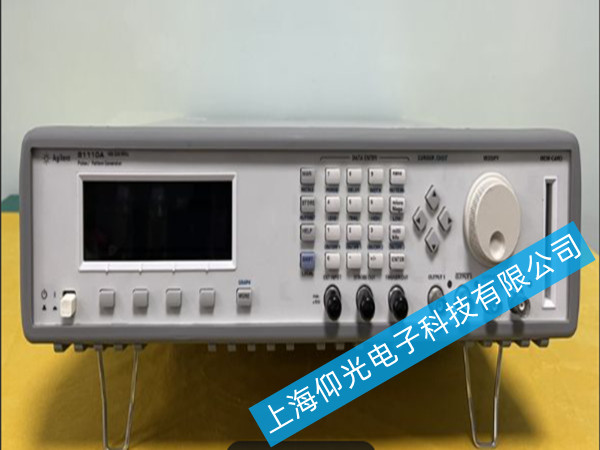

安捷倫81110A脈沖信號發生器出現信號耦合故障時，可按以下步驟進行維修：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、外觀及基礎檢查
檢查接口：確認BNC輸出接口是否松動、氧化或存在物理損傷。氧化會導致接觸電阻增大，影響信號傳輸。
線纜測試：更換信號輸出線纜，使用萬用表測試線纜的通路情況，排除線纜斷路或短路問題。
電源穩定性：檢查電源線連接是否牢固，電源模塊輸出電壓是否正常（如±12V、±5V）。
散熱情況：清理風扇及散熱片上的灰塵，確保設備周圍通風良好，避免因過熱導致元件性能下降。
二、內部電路檢查
耦合電容：檢查信號耦合電容（通常為0.1μF至1μF）是否漏電或擊穿，使用電容表測量其容量及絕緣電阻。
關鍵元件：重點檢查振蕩器、放大器、微處理器等關鍵部件，這些部件的故障會直接影響信號的耦合與輸出。
虛焊檢測：使用放大鏡觀察電路板焊點，特別是耦合電路附近的焊點，檢查是否有虛焊或冷焊現象。
線路修復：若發現線路斷裂，需使用細導線及絕緣膠帶修復，確保線路連接可靠。
三、信號路徑排查
示波器監測：使用示波器監測輸入輸出信號，檢查信號幅度、頻率及波形是否正常。若信號幅度異常，可能是耦合電容或放大器故障。
阻抗匹配：確保輸出阻抗為50Ω，避免因阻抗不匹配導致信號反射或衰減。
觸發信號：檢查觸發信號是否穩定，觸發閾值設置是否正確。若觸發信號異常，需檢查觸發電路及相關元件。
同步時鐘：檢測同步時鐘信號（如10MHz至100MHz）的頻率及占空比，確保時鐘信號穩定。
四、元件更換與修復
電容更換：若耦合電容損壞，需更換同規格電容（如X7R材質電容），注意耐壓值應高于工作電壓。
關鍵部件更換：若振蕩器、放大器等關鍵部件損壞，需更換同型號元件，焊接時注意溫度及時間，避免損壞元件。
虛焊修復：使用烙鐵及吸錫器重新焊接虛焊焊點，確保焊點飽滿、無氣泡。
線路修復：對于斷裂的線路，需使用細導線進行修復，修復后需進行絕緣處理，避免短路。
五、校準與測試
幅度校準：使用標準信號源（如安捷倫33220A）輸出已知幅度的信號，調節81110A的幅度調整電路，確保輸出信號幅度準確。
頻率校準：檢查輸出信號頻率是否與設定值一致，必要時調整分頻器或振蕩器參數。
單次觸發測試：設置觸發模式為單次觸發，輸入標準脈沖信號，觀察輸出脈沖信號是否穩定捕獲。
連續觸發測試：設置觸發模式為連續觸發，輸入高頻脈沖信號（如1MHz至10MHz），觀察輸出脈沖信號是否連續穩定。
六、預防性維護
使用壓縮空氣罐清潔設備內部灰塵，特別是接口及電路板部分，避免灰塵導致短路或接觸不良。
在維修及操作過程中，佩戴防靜電手環及手套，避免靜電損壞敏感元件。
遵循正確的開關機順序，避免直接拔插電源線或信號線。
注意輸出阻抗的匹配，避免過載或信號反灌。
