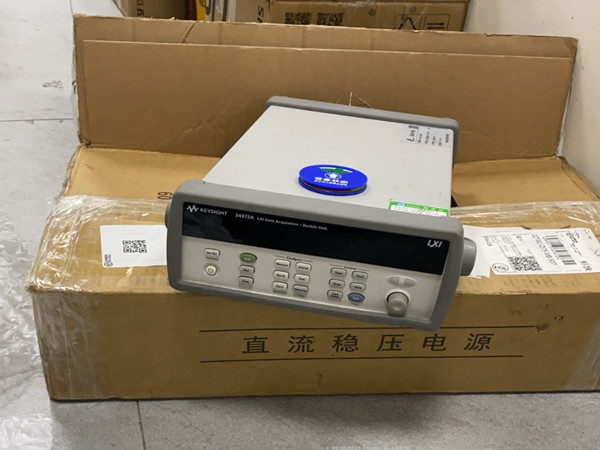

是德數據采集儀 34972A 開機無顯示故障維修
【作者】:YX 【發布時間】:2025-8-29 【來源】:上海仰光電子科技有限公司
是德數據采集儀 34972A 開機無顯示故障維修
是德數據采集儀 34972A 開機無顯示故障維修可按以下步驟系統排查：
一、供電系統檢測
外部供電檢查
首先確認電源線與插座接觸良好，替換已知正常的電源線測試。使用萬用表測量電源適配器輸出電壓（標稱 15V DC），若電壓為 0 或遠低于標準值，更換同規格適配器。若適配器正常，檢查設備電源接口是否存在氧化、針腳彎曲，用酒精清潔接口并重新插拔。
內部電源模塊檢修
拆開設備外殼（注意釋放靜電），檢查電源模塊保險絲（位于電源輸入端）是否熔斷。若熔斷，需排查是否存在短路故障后再更換同規格保險絲。觀察濾波電容有無鼓包、漏液，若有則更換同型號電容（注意耐壓值與容量匹配）。測量電源模塊輸出端（+5V、+12V、-12V）電壓，若某路電壓異常，重點檢查對應穩壓芯片（如 LM1117 系列）及周邊電阻、電感。
二、顯示系統排查
顯示屏硬件檢查
檢查顯示屏與主板連接的排線是否松動，拔插排線時注意對齊卡扣。觀察屏幕背光是否點亮（可在暗處觀察），若背光不亮，測量背光驅動電路的 LED 供電電壓（約 3.3V），排查驅動芯片或背光 LED 陣列是否損壞，必要時替換顯示屏總成測試。
顯示驅動電路檢測
查找主板上的顯示驅動芯片（通常為 SSD1306 或同類 IC），測量其供電腳（VCC）和復位腳（RST）電壓是否正常。用示波器檢測驅動芯片與顯示屏之間的 SPI/I2C 通信波形，若無信號輸出，檢查芯片周邊晶振（通常 12MHz）是否起振，或替換驅動芯片嘗試修復。
三、核心控制電路檢修
主板供電驗證
測量主板核心供電接口的 + 3.3V、+1.8V 電壓，若電壓缺失，檢查 DC-DC 轉換模塊（如 TPS5430 系列）及反饋電阻是否異常。重點排查處理器（如 ARM Cortex-M 系列）供電引腳電壓，確保核心電壓穩定。
處理器與固件檢測
檢查處理器復位電路（復位電容、電阻）是否正常，短接復位引腳嘗試強制復位。若仍無顯示，可能是固件損壞，可通過設備后部的 USB 接口連接電腦，使用是德原廠軟件（如 Keysight BenchVue）嘗試刷新固件。若無法識別設備，需檢查 USB 接口電路或更換處理器芯片。
四、其他故障點排查
按鍵與觸發電路
檢查開機鍵是否卡滯，測量按鍵引腳在按下時是否導通。部分設備需按鍵保持 2 秒以上啟動，確認操作是否正確。
散熱與保護電路
查看內部風扇是否正常轉動，散熱片是否積塵過多導致過熱保護。檢測過流保護電路的保險絲、壓敏電阻是否損壞，尤其在曾發生電源波動的場景下需重點檢查。
